Une piscine avec Reactor & les caustics avec Vray – Part 1

By 14/02/2010 Tutoriaux 11 Comments
Pool with Reactor + Vray Caustics - Part 1

Le but de ce tuto, en 2 parties, est de vous présenter une méthode simple et efficace pour réaliser une piscine et de faire un rendu avec les caustics.

Dans un premier temps nous allons utiliser Reactor (Moteur Physique de 3dsMax) pour générer l’eau. Dans un second nous nous concentrerons sur le rendu de l’eau.
Cette méthode fonctionne en rendu d’intérieur comme extérieur mais histoire de pas plomber les temps de rendus pour l’exercice on va faire ça en extérieur.

Donc, première partie, nous allons utiliser Reactor pour faire de belles petites vagues bien réalistes, et du coup être en mesure génerer des caustics bien réaliste eux aussi.

La méthode est franchement simple, surement à optimiser mais le principe est bien la !

. Tout d’abord faites un plane, personnellement de 9m x 4m (Modelisez toujours à l’échelle !!!, si vous savez pas comment demandez !).

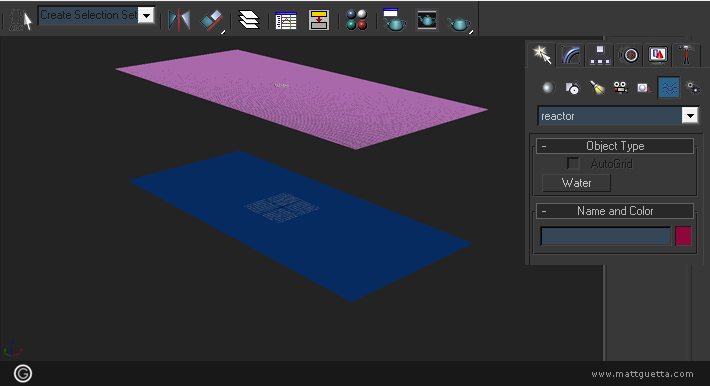

. Ensuite, faite de l’eau avec reactor : perso je fais toujours un peu plus grand (5cm) et alignez le en X et Y.
> Pour aligner rapidement, selectionner l’objet à aligner, faite « Alt+A » et cliquez sur l’objetsur lequel vous voulez l’aligner.

. Augmenter les subdivs (du plane et de l’eau reactor). Evidemment plus il y en a mieux c’est mais selon votre ordi… Pour moi ce sera 120 chacun.
. Selectionnez l’outil « Bind to space wrap » et drag & drop depuis l’eau vers votre plane.

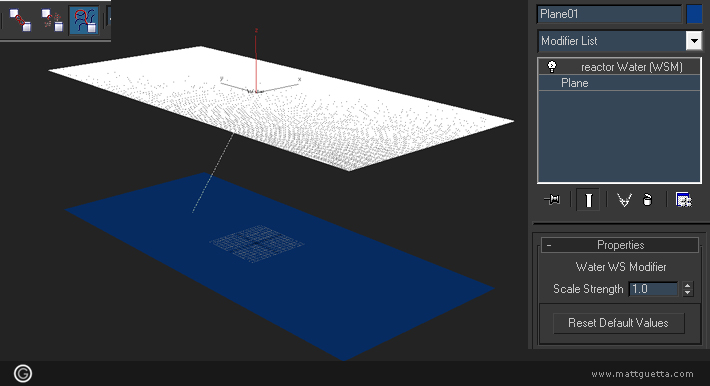

. Le plane doit bien etre relié, pour vérifiez sélectionnez le plane. Le Modifier Reactor Water doit apparaitre.

Maintenant que l’eau et le plane sont bien ensemble, il faut animer l’eau afin de générer les vagues qui grâce au « bind to space wrap » vont se répercuter sur le plane.

. Commencez par créer une sphère de 30 cm de diamètre.
. Alignez-la au centre de l’eau (XY) et au dessus (Z).

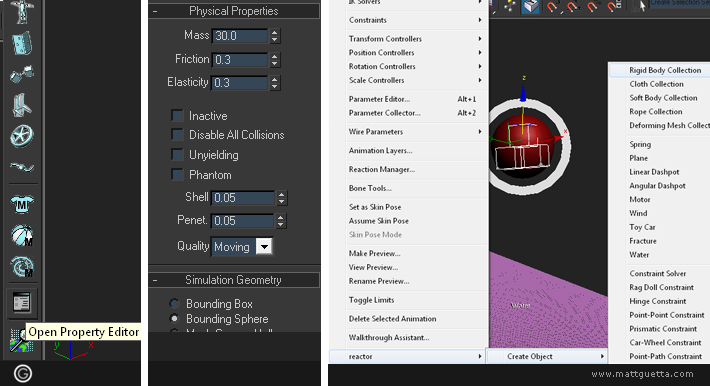

. Sélectionnez votre sphère, ouvrez le property editor et mettez 30 à « Mass »  et cochez « Bounding Sphere ».
. Toujours avec la sphère selectionner : Animation/Create Object/Rigid Body Collection

. Dans la barre latérale droite, allez sur le marteau et cliquez sur Reactor pour ouvrir l’interface. Mettez le « End Frame » à 1000.
. Cliquez sur « Preview Animation » et > Press P To Play ( je rajoute R pour Reset…)

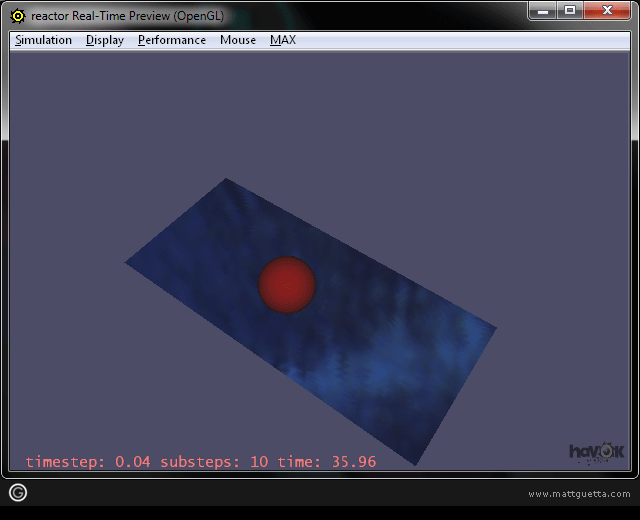

. Si tout se passe bien, vous devriez voir votre sphère tomber et rebondir frénétiquement sur l’eau. La texture devrait également s’animer (c’est pas toujours evident à voir).

. Si c’est bien le cas, fermez la fenetre de preview et dans les parametres de Reactor cliquez sur « Create Animation ».

Et c’est tout !
Le plane a maintenant les vagues, a vous de choisir la frame qui vous plait pour la deuxième partie !

Evidemment, vous pouvez jouer sur le poids, la taille et la position de la sphere par rapport au plane histoire de voir un peu ce que ca fait, meme rajouter d’autre sphères etc…
Si vous souhaitez faire flotter un objet et lui faire suivre le mouvement de l’eau, utilisez les contraintes d’animations.

Fin de la première partie !

Téléchargez la scène en cliquant ici.

Si vous voulez etre prevenu de l’arrivée de la seconde partie, incrivez-vous en suivant ce lien.
Si vous avez des questions… c’est après la pub !
